有源滤波器和无源滤波器的区别分析

有源滤波器，简称APF，是一种用于动态抑制谐波、补偿无功的新型电力电子装置，它能够对大小和频率都变化的谐波进行实时治理。何谓有源呢？就是需要提供电源补偿主电路的谐波，这种方式可以克服传统滤波器谐波抑制方面的缺陷，并且实现了动态实时治理。

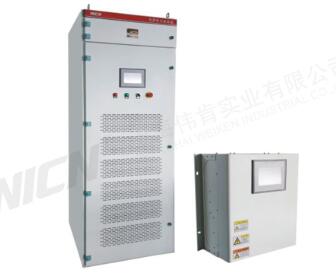

同时，比如英纳仕电气的有源滤波器，属于并联型，设备拥有自我保护机制，即使出现突发状况，也不会影响客户企业生产。最重要的是，有源滤波器，可以同时滤除多次及高次谐波，不会引起谐振。根据各个厂家实现反相补偿信号的原理不一样，用材不一样，算法不一样，实时反应时间确实有比较大的差异。

无源滤波器，也叫LC滤波器，是利用电感、电容和电阻的组合设计构成的滤波电路，由于由LC等被动元件组成，行为模式为提供被动式谐波电流旁路通道，所以它只能滤除某次或多次谐波，最普通易于采用的无源滤波器结构是将电感与电容串联，可对主要次谐波（3、5、7）构成低阻抗旁路。

市面上的单调谐滤波器、双调谐滤波器、高通滤波器都属于无源滤波器。由于无源滤波器技术开发时间早，结构简单，成本低廉，运行费用较低等特点，早期被广泛应用于谐波治理。
